Who we are?
Andy und Flo - zwei Bruchpiloten auf Abwegen.
What we do?
Mit Koptern zum Spass durch
die Gegend fliegen, alles kaputt machen und neu aufbauen!
Project

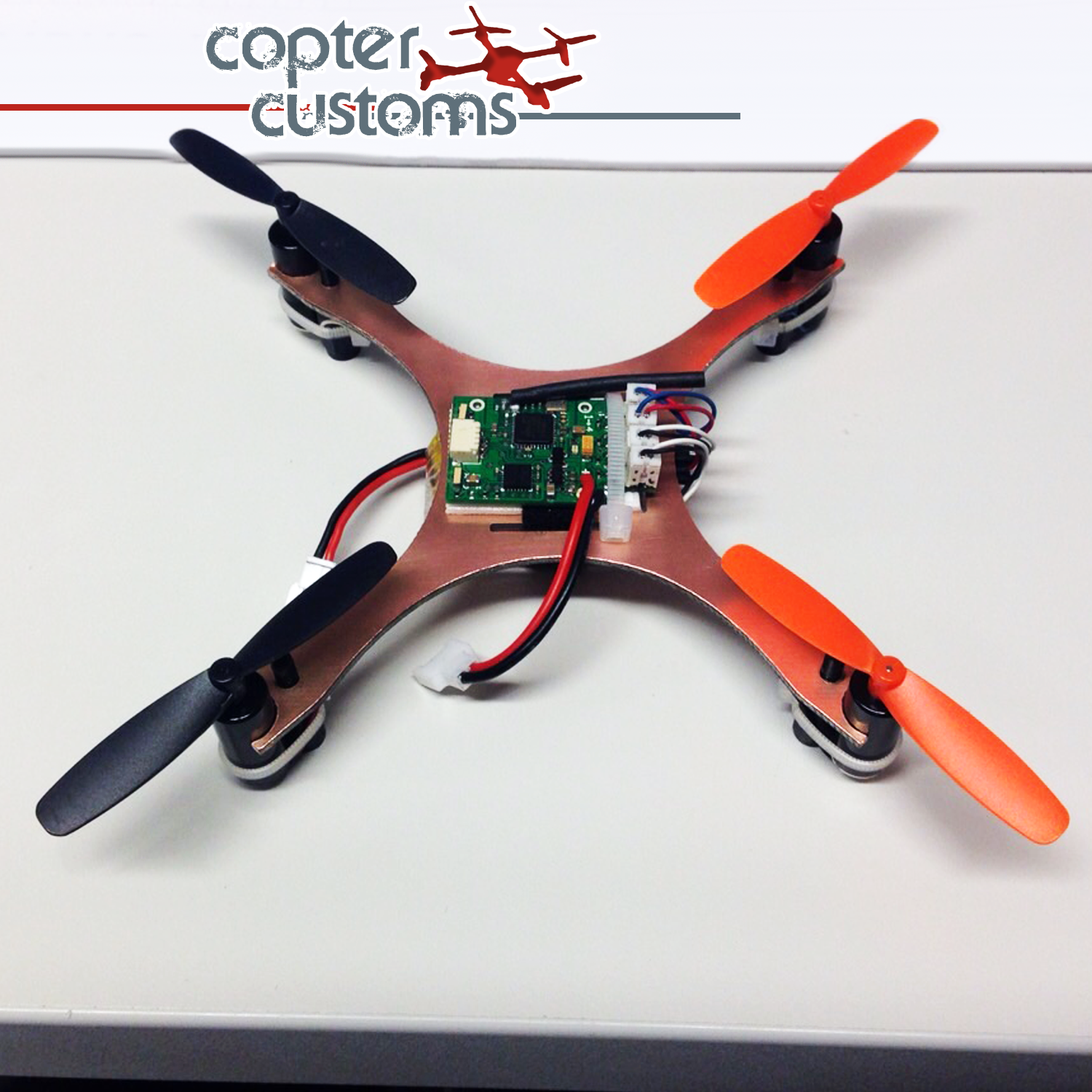

• FC » MicroMWC MultiWii 2.3 "TinyDrop"
• Frame » Hubsan H107D-A01
• Motors » CL-0820-15 (15.000Kv | thrust: 40g)
• MOSFETs » 4.2A
• Cam + VTx » Spektrum FPV Ultra Micro
• Light » LEDs (switchable, battery warning)
• Sound » Buzzer (2300 ± 500Hz, switchable)
• Props » Hubsan X4 H107-A02
• LiPo » 25C 3.7V 1s 500mAh
• Size » 92mm
• Weight » 37.5g (clean)
» 39.3g (buzzer)
» 44.8g (cam)
• Tx » Spektrum DX6i
• Googles » FatShark Predator V2
• Frame » Hubsan H107D-A01
• Motors » CL-0820-15 (15.000Kv | thrust: 40g)
• MOSFETs » 4.2A
• Cam + VTx » Spektrum FPV Ultra Micro
• Light » LEDs (switchable, battery warning)
• Sound » Buzzer (2300 ± 500Hz, switchable)
• Props » Hubsan X4 H107-A02
• LiPo » 25C 3.7V 1s 500mAh
• Size » 92mm
• Weight » 37.5g (clean)
» 39.3g (buzzer)
» 44.8g (cam)
• Tx » Spektrum DX6i
• Googles » FatShark Predator V2
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

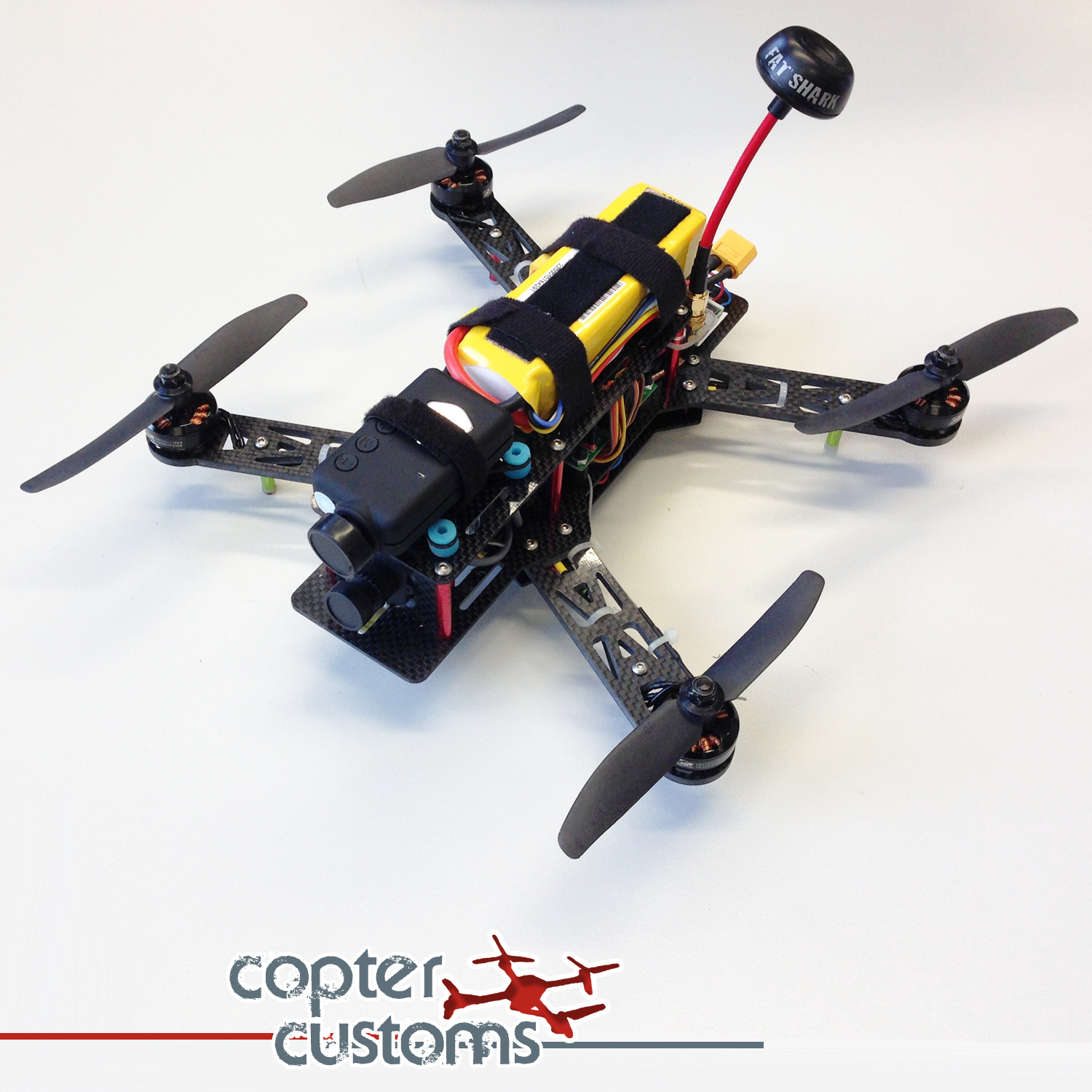

FPV Version
Komplette Ausrüstung

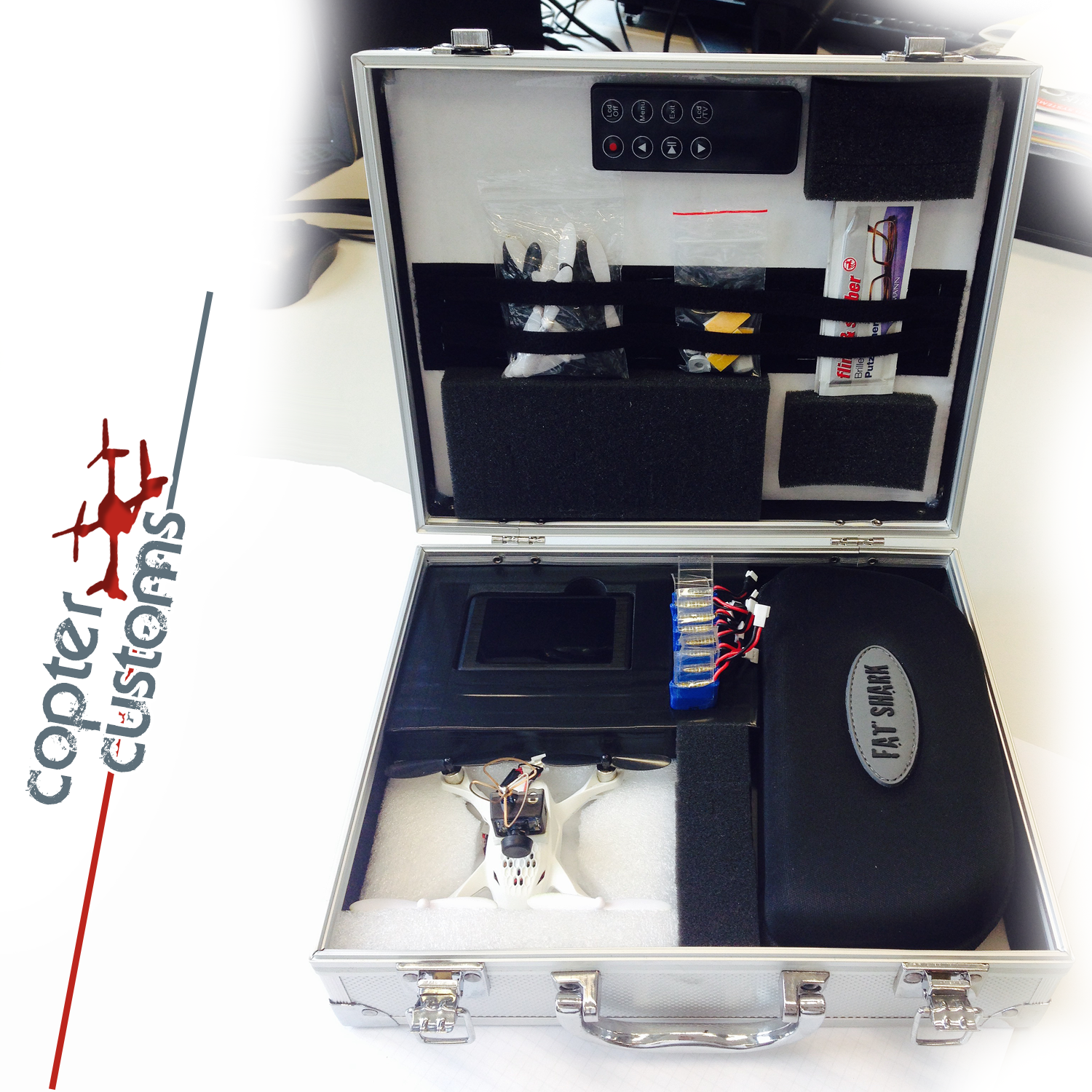

Koffer inkl. Inhalt

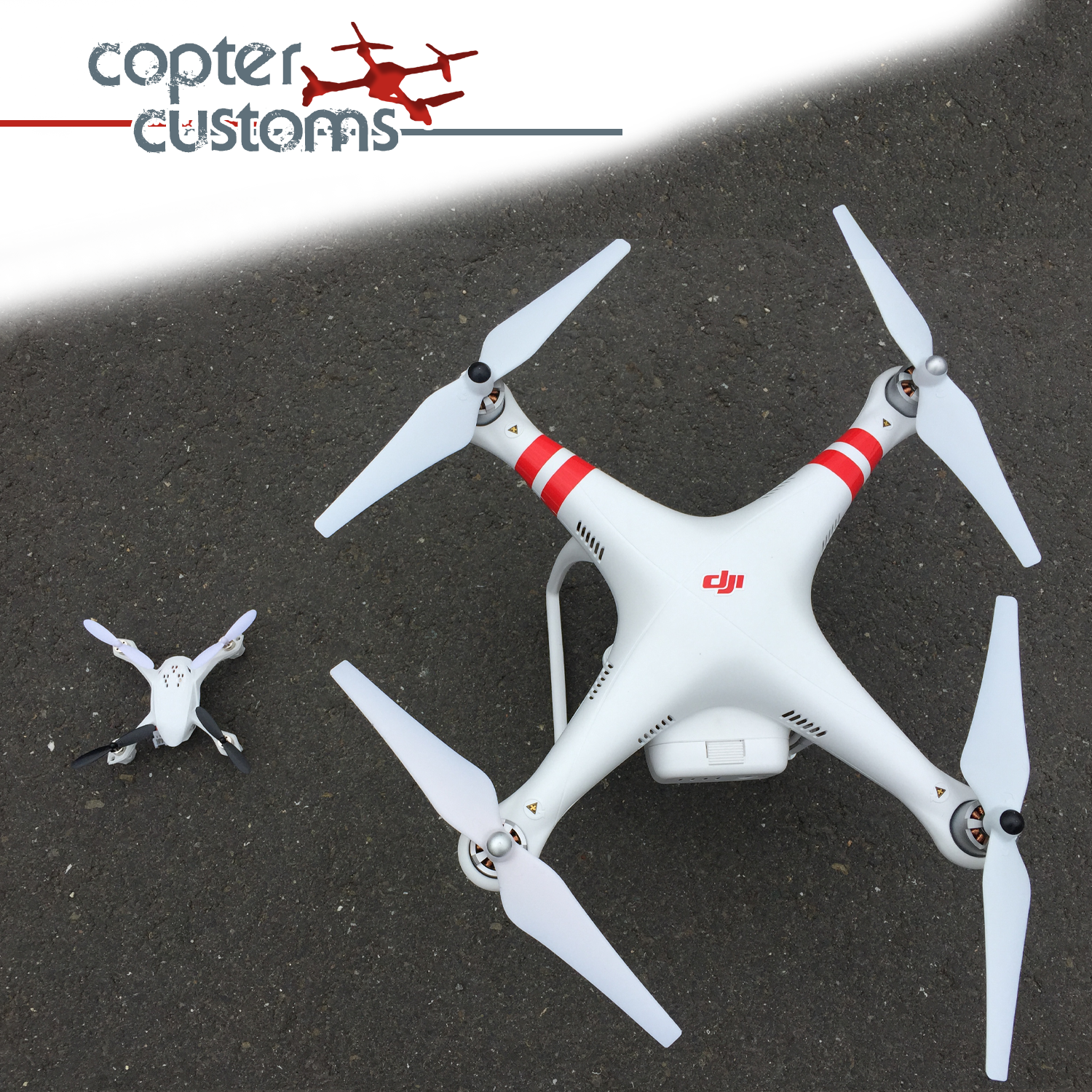

Größenvergleich
First Version
Project
• FC » KK2.1.5 LCD incl. 6050MPU + Atmel 644PA
• Frame » Emax 250
• Motors » Cobra 2204 1960kv
• ESC » Afro ESC 12A Ultra Lite (SimonK)
• Cam » FatShark 600TVL CMOS
» Mobius (wide angle)
• VTx » Immersion RC 25mW
• Light » LEDs (hardware-switchable)
• Sound » Buzzer (2300 ± 500Hz)
• Props » 5045 | 6030
• LiPo » 35C 14.8V 4s 1600mAh
» 35C 11.1V 3s 2200mAh
• Size » 250mm
• Weight » 460g
• Tx » Spektrum DX6i
• Rx » Spektrum AR610
• Googles » FatShark Predator V2
• Frame » Emax 250
• Motors » Cobra 2204 1960kv
• ESC » Afro ESC 12A Ultra Lite (SimonK)
• Cam » FatShark 600TVL CMOS
» Mobius (wide angle)
• VTx » Immersion RC 25mW
• Light » LEDs (hardware-switchable)
• Sound » Buzzer (2300 ± 500Hz)
• Props » 5045 | 6030
• LiPo » 35C 14.8V 4s 1600mAh
» 35C 11.1V 3s 2200mAh
• Size » 250mm
• Weight » 460g
• Tx » Spektrum DX6i
• Rx » Spektrum AR610
• Googles » FatShark Predator V2
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

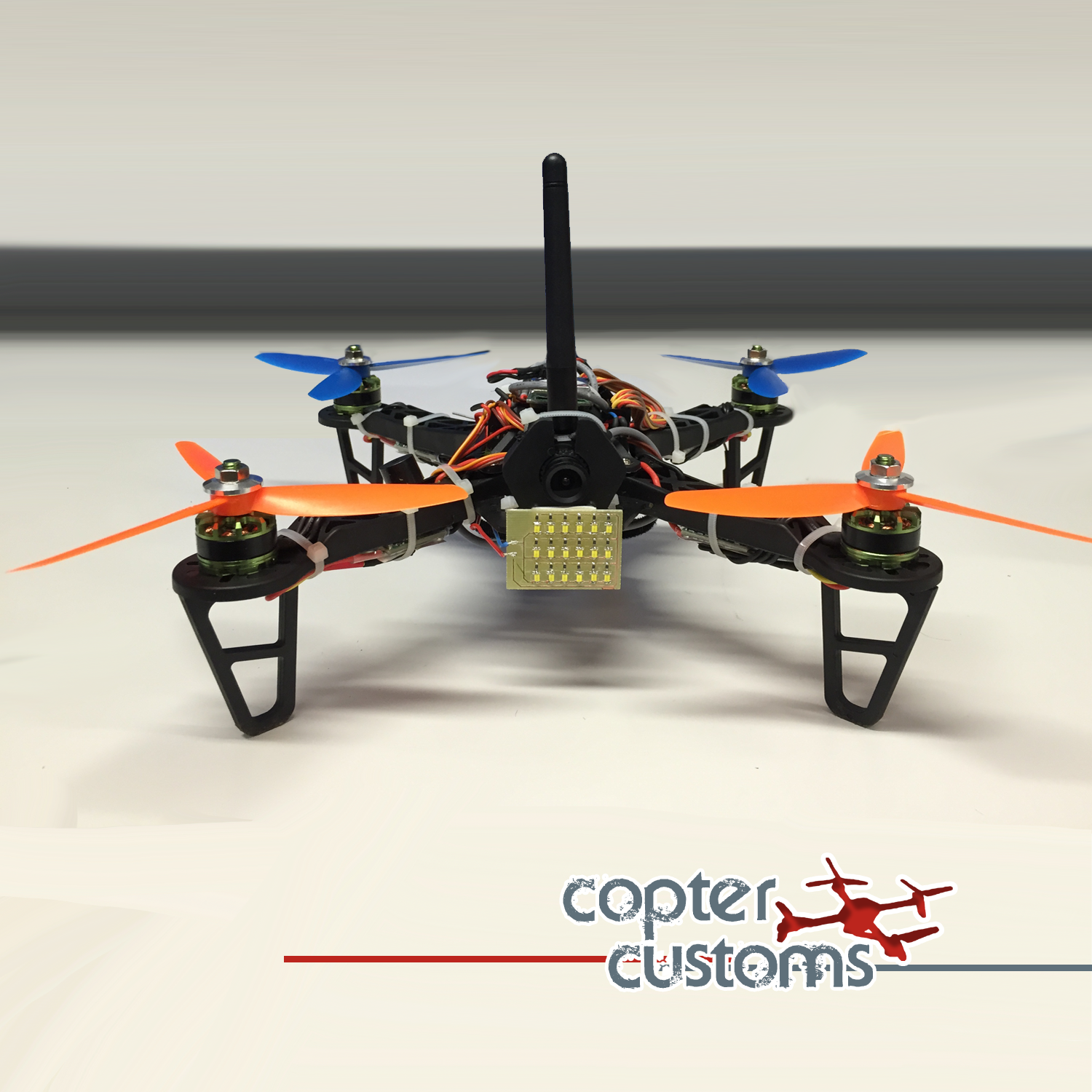

Version 1
Sundown

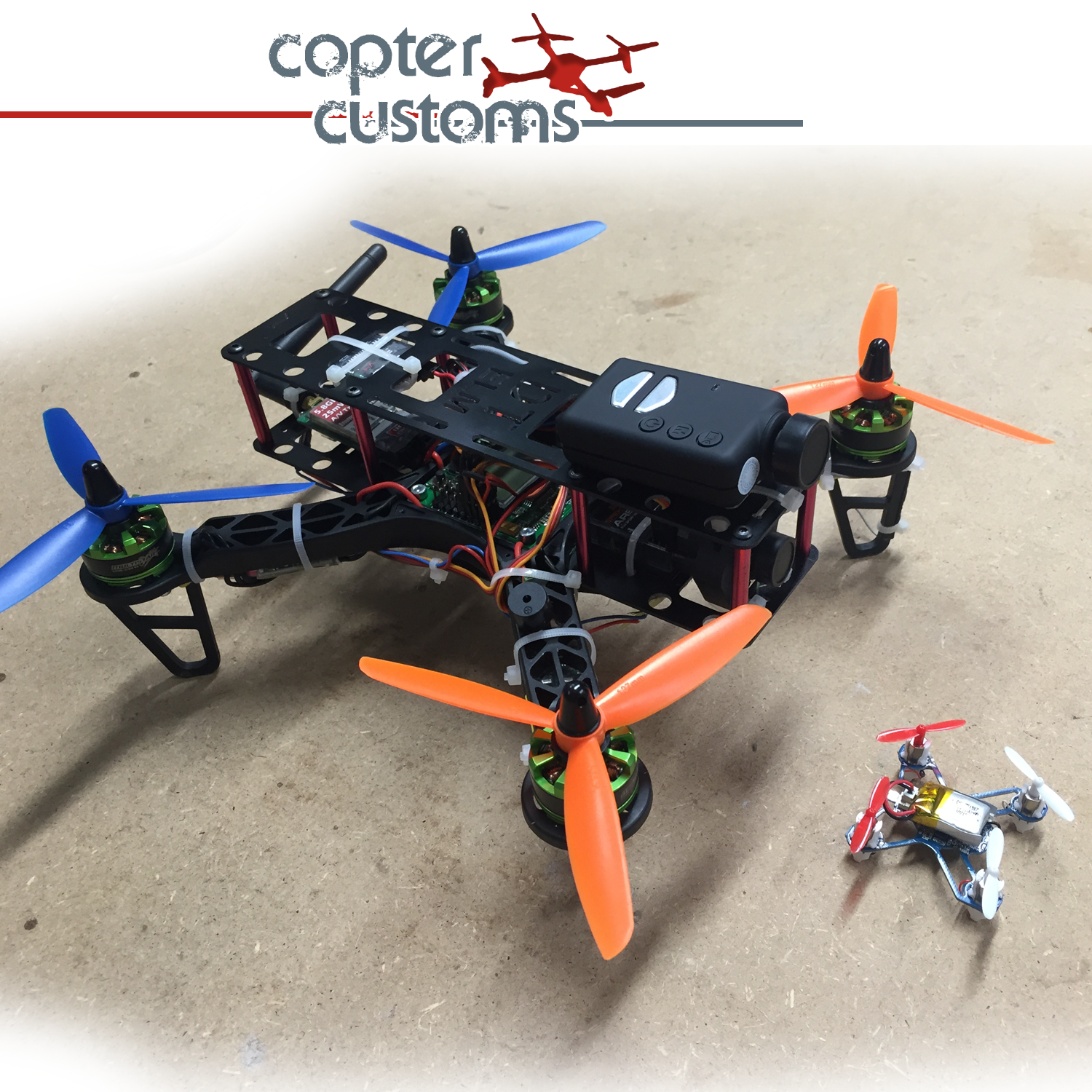

Größenvergleich

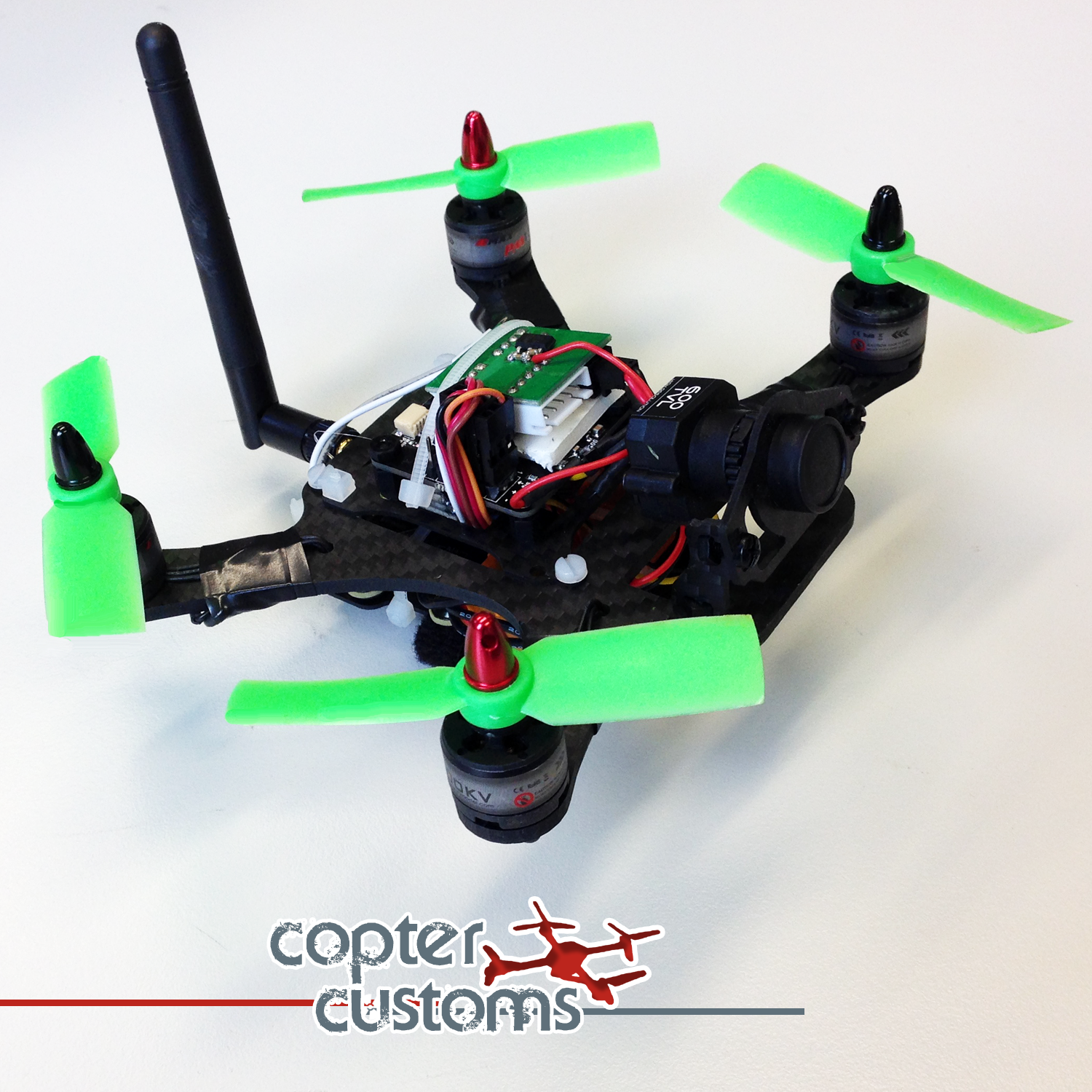

Finale Version
Project
• FC » CC3D Atom (Cleanflight)
• Frame » Eyefly Scout
• Motors » Emax 1306 2900kv
• ESC » Favourite Sky 3 Quattro 4 x 6A (BLHeli)
• Cam » FatShark 600TVL CMOS
• VTx » FT951 25mW
• Props » 3030 Bullnose
• LiPo » 30C 11.1V 3s 1000mAh
• Size » 150mm
• Weight » 183g
• Tx » Spektrum DX6i
• Rx » OrangeRx R615 DSM2
• Goggles » FatShark Dominator V1
• Frame » Eyefly Scout
• Motors » Emax 1306 2900kv
• ESC » Favourite Sky 3 Quattro 4 x 6A (BLHeli)
• Cam » FatShark 600TVL CMOS
• VTx » FT951 25mW
• Props » 3030 Bullnose
• LiPo » 30C 11.1V 3s 1000mAh
• Size » 150mm
• Weight » 183g
• Tx » Spektrum DX6i
• Rx » OrangeRx R615 DSM2
• Goggles » FatShark Dominator V1
Als wir zufällig auf die Ankündigung zum Eyefly Scout Frame stiessen war klar, so einer muss her.
Allerdings sollte es ein wenig billiger sein als das angebotene Set auf Eyefly, daher kurze Recherche was so an passenden Teilen verfügbar ist und dann einmal in HongKong bestellen. Zur Ausstattung: Das Projekt war die Gelegenheit mal die neuen 1306er von Emax im Plastikgehäuse zu verbauen. Der Preis ist unschlagbar, die Leistung ok. Die CC3D auf Cleanflight ist ein Klassiker und angemessen kompakt. Der FavouriteSky, ebenfalls ein Experiment, spart ein PDB und viele Kabel. Denn was man auf diesem Frame definitiv nicht hat ist Platz. Etwas speziell sind auch die Propeller, die muss man sich selber zuschneiden da auf 3" nichts ordentliches zu finden ist. Wir benutzen 5030er Gemfans die wir auf der Fräse kürzen. So bekommen wir perfekte Längen und saubere Kanten.
Alles in allem, ein sehr interessantes Projekt. Es geht: Man kann einen Copter auf 150mm schrumpfen der alles kann was ein 250er auch könnte. Naürlich ist es nicht dasselbe wie mit Cobra Motoren und 6" props auf 4s. Aber es ist nicht so weit entfernt wie man denken könnte, und um Längen besser als das was man in der Größe sonst so kaufen kann.
Allerdings sollte es ein wenig billiger sein als das angebotene Set auf Eyefly, daher kurze Recherche was so an passenden Teilen verfügbar ist und dann einmal in HongKong bestellen. Zur Ausstattung: Das Projekt war die Gelegenheit mal die neuen 1306er von Emax im Plastikgehäuse zu verbauen. Der Preis ist unschlagbar, die Leistung ok. Die CC3D auf Cleanflight ist ein Klassiker und angemessen kompakt. Der FavouriteSky, ebenfalls ein Experiment, spart ein PDB und viele Kabel. Denn was man auf diesem Frame definitiv nicht hat ist Platz. Etwas speziell sind auch die Propeller, die muss man sich selber zuschneiden da auf 3" nichts ordentliches zu finden ist. Wir benutzen 5030er Gemfans die wir auf der Fräse kürzen. So bekommen wir perfekte Längen und saubere Kanten.
Alles in allem, ein sehr interessantes Projekt. Es geht: Man kann einen Copter auf 150mm schrumpfen der alles kann was ein 250er auch könnte. Naürlich ist es nicht dasselbe wie mit Cobra Motoren und 6" props auf 4s. Aber es ist nicht so weit entfernt wie man denken könnte, und um Längen besser als das was man in der Größe sonst so kaufen kann.
FPV Version
Project
• FC » KK2.1HC Hard Case
• Frame » Selfmade (FR-4 + Aluminium)
• Motors » Turnigy 1704 1900kv
• ESC » Turnigy Multistar 6A V2 (BLHeli)
• Light » LEDs
• Sound » Buzzer (boxed)
• Props » 5030
• LiPo » 30C 11.1V 3s 1000mAh
• Size » 220mm
• Weight » 240g
• Tx » Spektrum DX6i
• Rx » Spektrum AR610
• Frame » Selfmade (FR-4 + Aluminium)
• Motors » Turnigy 1704 1900kv
• ESC » Turnigy Multistar 6A V2 (BLHeli)
• Light » LEDs
• Sound » Buzzer (boxed)
• Props » 5030
• LiPo » 30C 11.1V 3s 1000mAh
• Size » 220mm
• Weight » 240g
• Tx » Spektrum DX6i
• Rx » Spektrum AR610
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.
Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

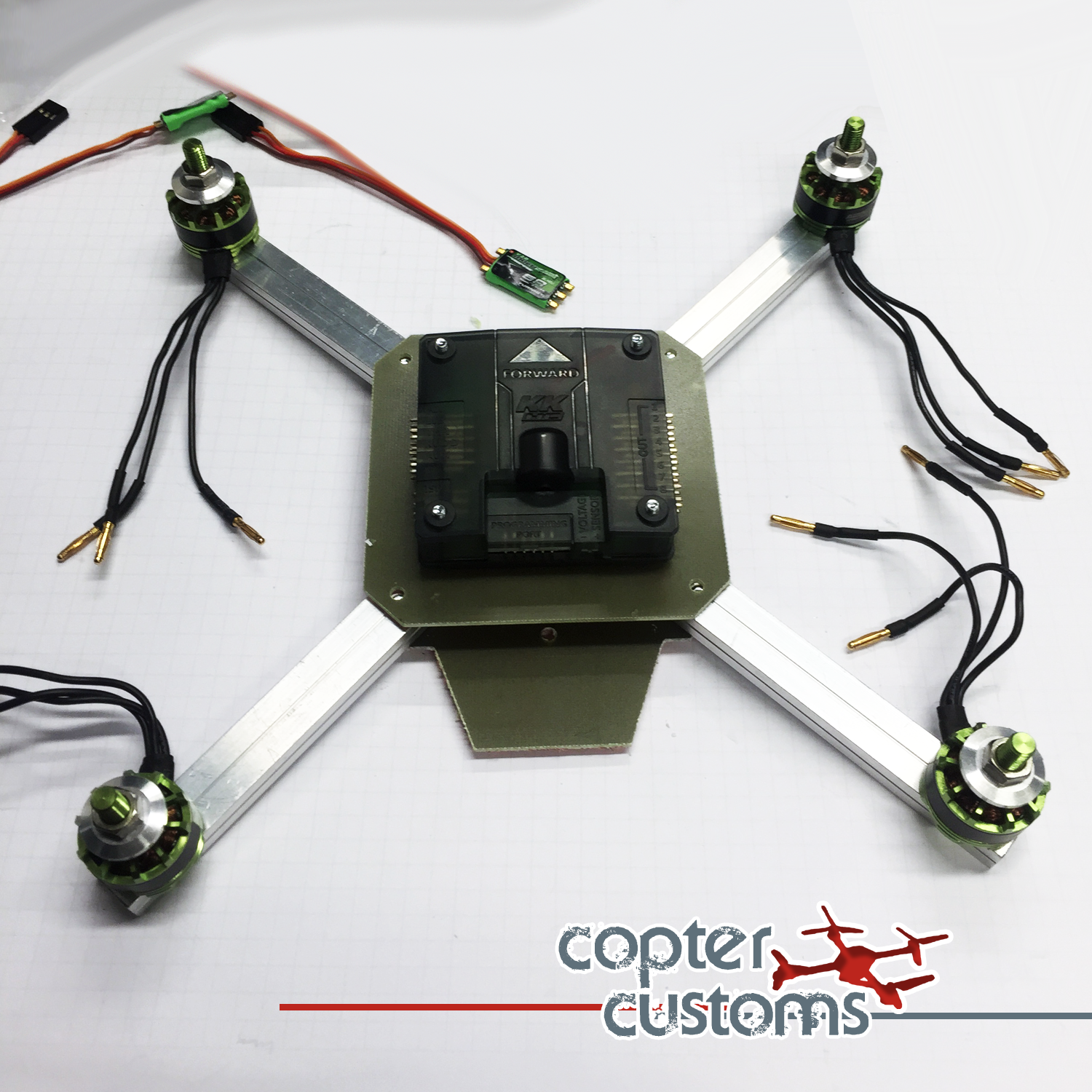

Aufbau

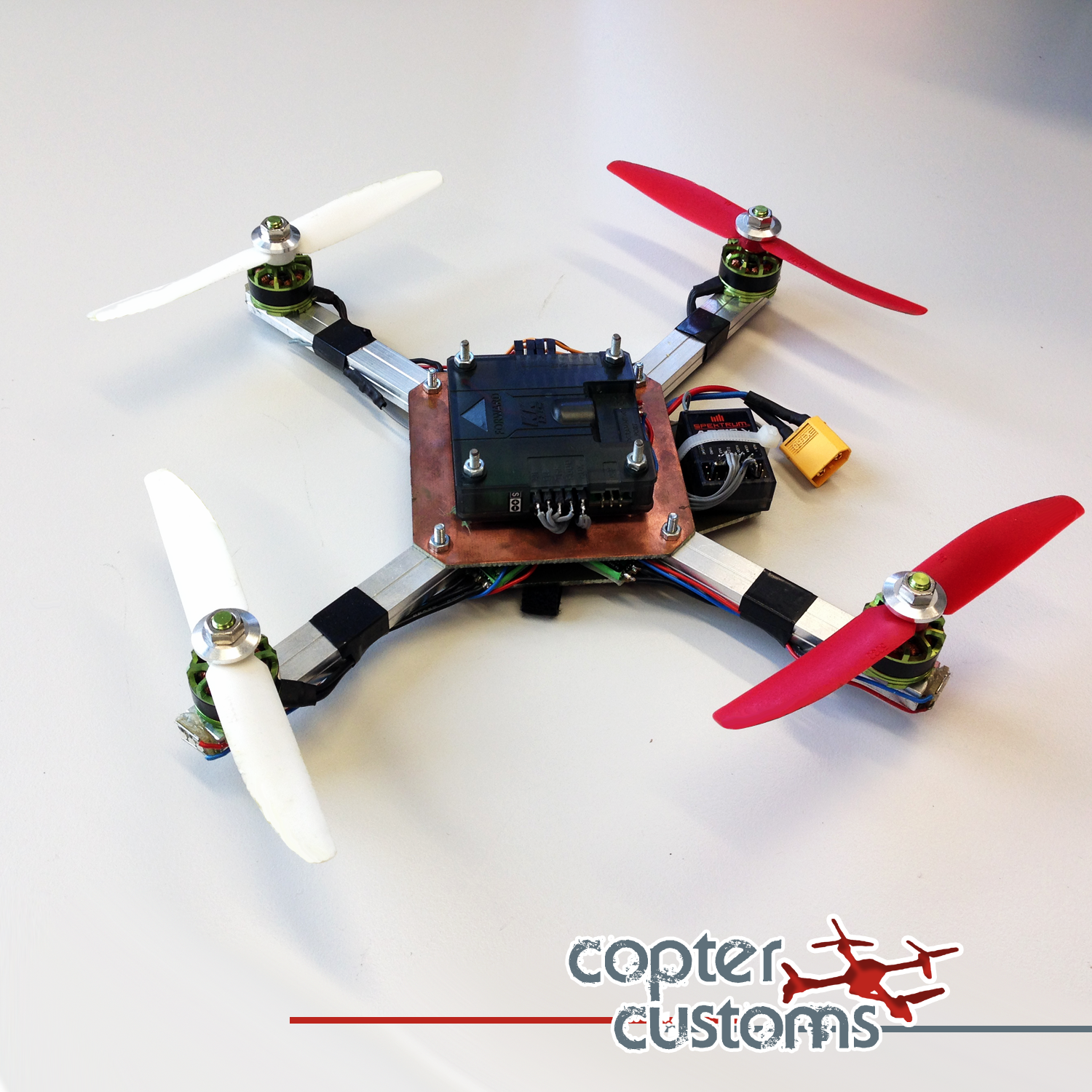

Finale Version
